熱電偶補償導線

          熱電偶補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分補償導線》國際標準)，絕緣層和護層選用氟塑料材料，并采用整體連續擠出工藝，使該產品具有良好的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度260℃。熱電偶補償導線主要應用于不同分度號型號的熱電偶產品測溫與顯示裝置的信號連接，已被廣泛用于石油、化工、冶金、電力等部門。

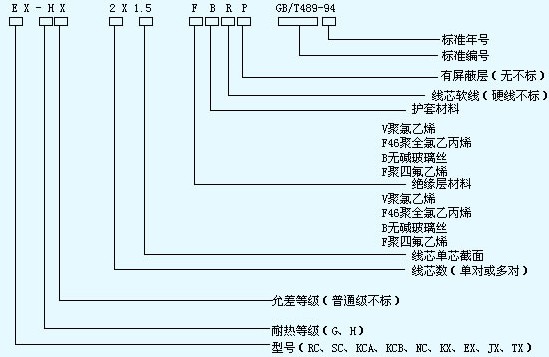

型號表示

主要技術指標：
補償導線型號按產品的品種劃分為SC、BC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶

結構特征、絕緣層、護層材料、使用溫度	使用分類、允差等級、護層著色標志
絕緣層及護層 使用溫度 材料 符號 聚氟乙烯 PVC -25～70℃ -25～105℃ 聚全氟乙丙烯 FEP -60～205℃ 可溶性聚四氟乙烯 PFA -60～260℃ 結絕示意 護層 絕緣層 合金絲 護層 屏蔽層 合金絲	使用分類 標志 允許登記及護層著色 普通級 精密級 一般用 G （黑色） S（灰色） 耐熱用 H （黑色） S（灰色）

補償導線的熱電勢、允差

補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：

訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠生產熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
